サーボモータを作ってみる

あいかわらずの行き当たりばったりですが、小型のサーボモータを自作してみようと思います。

概要

マブチモータ+ポテンショメータ+エンコーダによるサーボモータ。

構成

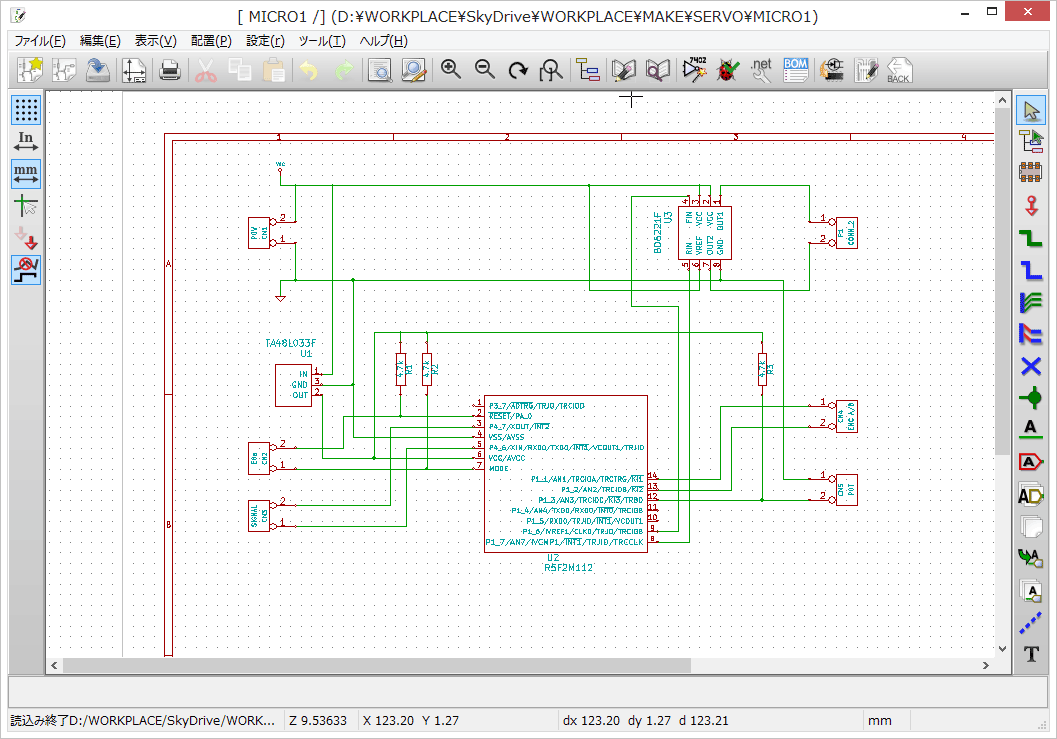

回路図案

とりあえずR8Cベースで書いてみた。

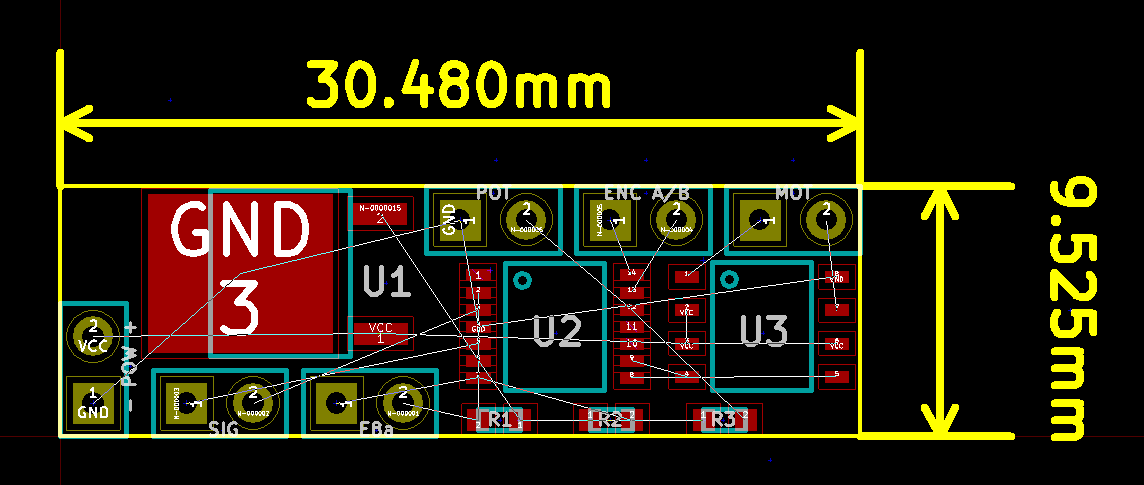

片面実装でこんな配置。両面実装にしようかな。
